Question 1

¿Qué son los diagramas de iluminación y la iluminación media del área para los proyectores?

Accepted Answer

Los diagramas de iluminación para proyectores son bastante similares a los de iluminación media del área. Los fabricantes profesionales de iluminación utilizan estos diagramas, mientras que el valor de iluminación media del área figura en los informes de ensayos fotométricos. Los diagramas de iluminación de proyectores limitan estrictamente el área de cálculo de la iluminancia al alcance de la iluminación definido por el ángulo de semihaz —utilizando la distancia de proyección como variable— y proporcionan tanto las dimensiones geométricas del área iluminada como la iluminancia media dentro de dicha área. Estos diagramas son aplicables tanto a proyectores de distribución simétrica como asimétrica, a diferencia del valor de iluminación media del área (AAI), que se aplica principalmente a proyectores con distribución de luz simétrica. Este último también utiliza la distancia de proyección como variable y proporciona la iluminancia máxima en el centro del área cubierta por el ángulo de semihaz, así como la iluminancia media.

Question 2

¿Curva de distribución luminosa o diagrama isolux?

Accepted Answer

La curva de distribución luminosa se utiliza para describir cómo se distribuye la intensidad de la luz (en candelas) de una fuente luminosa en todas las direcciones del espacio. Ilustra visualmente qué direcciones reciben la luz más intensa y cuáles la más débil a medida que esta se propaga desde el centro de la luminaria. Gráficamente, suele representarse mediante sistemas de coordenadas polares o cartesianas, mostrando patrones con forma de «pétalo» o «lengüeta» que se extienden desde el centro hacia el exterior. Esta curva constituye la base fundamental para evaluar el rendimiento óptico de la luminaria (como el ángulo del haz y la simetría).

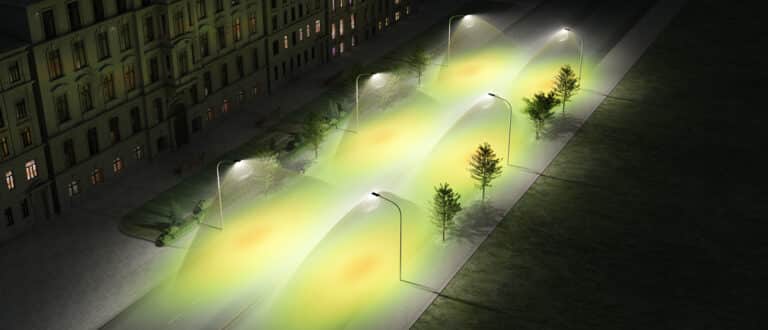

El diagrama de isolux se emplea para describir la distribución de la iluminancia real (en lux) en diversos puntos de un plano determinado (como el suelo o una superficie de trabajo) tras ser iluminado por la luminaria. Equivale a proyectar la curva de distribución luminosa (intensidad luminosa) de la luminaria sobre un plano en términos de iluminancia. Utiliza curvas cerradas, similares a las curvas de nivel de un mapa, para unir puntos del plano que presentan el mismo nivel de iluminancia; las zonas donde las curvas están más juntas indican variaciones más acusadas en la iluminancia. Este diagrama se utiliza principalmente para evaluar la cobertura, la uniformidad y los efectos reales de un diseño de iluminación en situaciones prácticas.

Question 3

¿Qué es un diagrama de isocandelas?

Accepted Answer

Un diagrama de isocandelas se utiliza para representar la curva formada al unir puntos donde la intensidad luminosa (en candelas) de una fuente de luz es igual en todas las direcciones del espacio; por lo general, se presenta en coordenadas polares. Este diagrama describe cómo la luminaria distribuye su capacidad de emitir luz en distintas direcciones y constituye una característica óptica intrínseca de la fuente de luz. Por el contrario, el diagrama de isolux muestra la curva de puntos en un plano determinado (por ejemplo, el suelo) donde la iluminancia real (en lux) es igual; esto refleja el efecto efectivo de la luz que incide sobre la superficie de un objeto, el cual depende de la altura de instalación, el ángulo y la distancia. En resumen, el primero describe las características de emisión de una fuente de luz —es decir, cómo emite luz—, mientras que el segundo describe cómo se ilumina una superficie.
