Introducción
En los últimos años, la tecnología LED ha avanzado rápidamente. Si bien muchos almacenes aún dependen de la iluminación fluorescente tradicional, las soluciones LED modernas ofrecen ventajas significativas en comparación. Gracias a su alta eficiencia (¿Qué es la eficacia luminosa y cómo mejorarla?), distribución de luz optimizada y una amplia gama de sistemas de control inteligentes, las luminarias LED pueden reducir sustancialmente los costos operativos de la Iluminación para almacenes. ZGSM ofrece a sus clientes soluciones integrales de iluminación para almacenes, que abarcan aplicaciones tanto para interiores como para exteriores. Entre estas, las luminarias de gran altura, los proyectores y el alumbrado público son las más utilizadas en este sector. Con más de dos décadas de amplia experiencia en la industria, ZGSM se ha centrado constantemente en el desarrollo y suministro de productos de iluminación LED de alta calidad, junto con las soluciones técnicas correspondientes. Naturalmente, la implementación efectiva de las luminarias requiere una cuidadosa consideración, especialmente en lo que respecta a la selección de unidades de alta eficiencia, la elección de lentes y la integración de sistemas inteligentes (como la atenuación temporizada y la detección por microondas). Pasemos ahora al texto principal para explorar estos temas con mayor detalle.
Iluminación para almacenes
La Iluminación para almacenes está diseñada principalmente para áreas de almacenamiento, zonas de estanterías, pasillos y zonas de carga y descarga. Si bien la distribución de la iluminación para las zonas de almacenamiento y carga/descarga es relativamente sencilla, la iluminación para las zonas de estanterías es más compleja. Requiere una planificación cuidadosa de la ubicación de las luminarias, la selección de lentes adecuadas y la implementación de soluciones prácticas de ahorro energético. Esto garantiza que la iluminancia y la uniformidad en los pasillos cumplan con los requisitos, a la vez que proporciona suficiente iluminación vertical en las estanterías para facilitar la lectura de etiquetas y la identificación de productos. Dado que la distribución y los requisitos operativos de cada almacén varían, las soluciones de iluminación deben adaptarse a las condiciones específicas del lugar. Para la iluminación de las zonas de estanterías, también debemos incorporar factores in situ como la altura de las estanterías, el ancho de los pasillos y el horario de funcionamiento en el diseño. Las consideraciones clave durante el proceso de diseño incluyen el consumo de energía, el confort visual (incluido el control del deslumbramiento), el índice de reproducción cromática (IRC frente a eficacia luminosa), la uniformidad de la iluminancia, la facilidad de mantenimiento y los costes operativos a largo plazo. La imagen a continuación muestra uno de los proyectos de Iluminación para almacenes interiores de ZGSM.
Iluminación para almacenes exterior

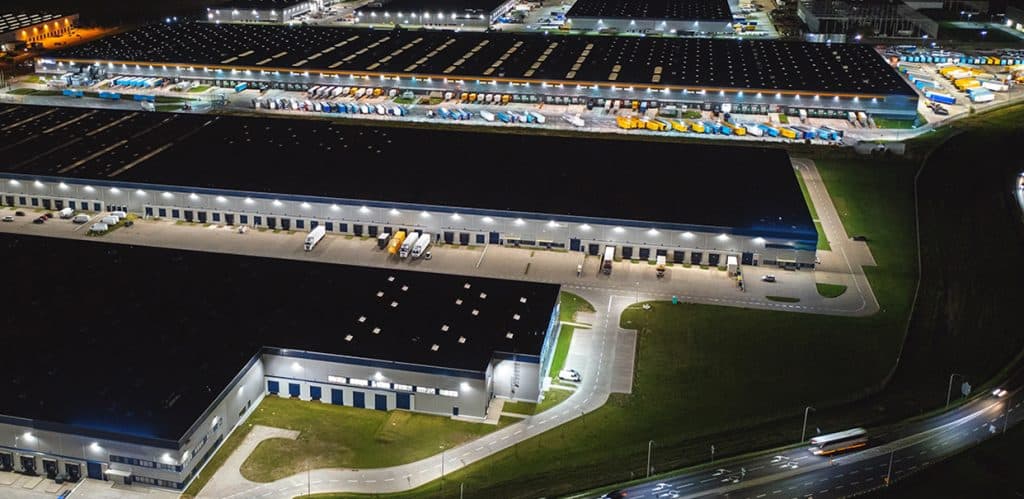

La Iluminación para almacenes exterior se utiliza principalmente en áreas externas, muelles de carga, caminos del campus, patios de almacenamiento y estacionamientos. Si bien prioriza la funcionalidad práctica, también mejora la apariencia general del sitio. En áreas con mucho tránsito peatonal, como zonas de carga y caminos del campus, los requisitos de iluminación son relativamente altos y las luminarias generalmente deben operar al 100% de su capacidad durante períodos prolongados. Por el contrario, los requisitos de Iluminación para almacenes exterior (ver más abajo) son relativamente menores en patios de almacenamiento y estacionamientos externos, donde se pueden integrar sistemas de control inteligentes. Las características comunes incluyen funciones de detección de luz y atenuación programada. La primera controla el encendido/apagado de las luminarias, mientras que la segunda reduce la potencia durante la noche para minimizar el consumo de electricidad. Para estas aplicaciones, también debemos seleccionar lentes y luminarias apropiadas según las características del sitio, la disposición de los postes y la altura para garantizar una distribución de luz adecuada (¿Qué es la distribución de luz?) y una cobertura óptima de la Iluminación para almacenes exterior, satisfaciendo así necesidades prácticas como operaciones nocturnas, tráfico vehicular y vigilancia de seguridad.
Ejemplo de proyecto ZGSM: Iluminación para almacenes o Iluminación para almacenes exterior
La Iluminación para almacenes, en particular la distinción entre iluminación interior y exterior, es una prioridad que debe definirse claramente desde el principio. Si su proyecto consiste en un almacén independiente, la iluminación exterior podría no ser necesaria; sin embargo, si el almacén incluye áreas circundantes como estacionamientos, patios de almacenamiento o vías de acceso, entonces generalmente se requerirán soluciones de iluminación tanto interior como exterior. Para facilitar la comprensión de este tema, utilizaremos un caso práctico exitoso de ZGSM para ilustrar sus soluciones y destacar las consideraciones clave a tener en cuenta durante la implementación.
Consideraciones de diseño de iluminación para almacenes
Este proyecto se ubica en Sudamérica y comprende una planta de procesamiento a gran escala. El sitio abarca una superficie aproximada de 60 000 metros cuadrados y consta de dos talleres, una zona de carga y descarga y un patio de almacenamiento. La sección interior requiere principalmente iluminación interior (específicamente, Iluminación para almacenes), mientras que la sección exterior requiere principalmente iluminación exterior (específicamente, Iluminación para almacenes exterior).

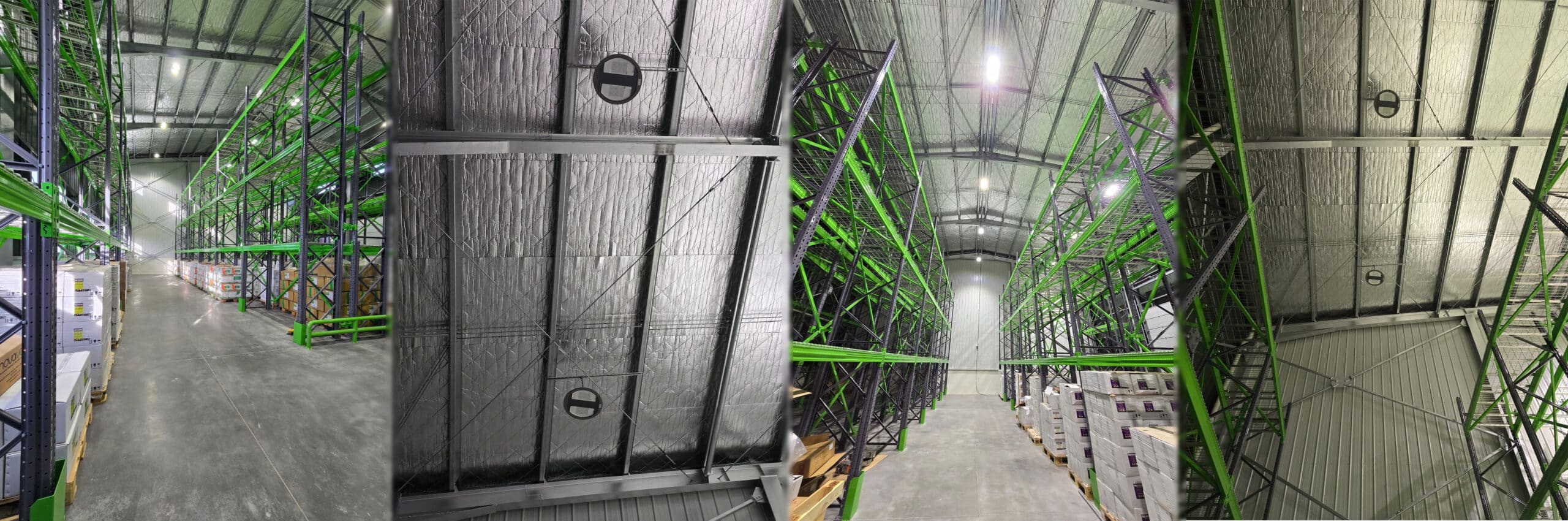

En cuanto a los requisitos de iluminación interior, ZGSM analizó los planos CAD para identificar y definir el taller, las áreas de estanterías y las zonas de carga y descarga; la cobertura total de iluminación interior abarca aproximadamente 12 000 metros cuadrados. El almacén cuenta con una altura de techo de aproximadamente 11 metros en sus laterales y 12,5 metros en su centro, con unas dimensiones totales de 100 m × 80 m; las estanterías internas alcanzan una altura de aproximadamente 7 metros. El área del taller presenta alturas de techo muy similares a las del almacén, diferenciándose únicamente en su superficie relativamente menor. Tras una amplia consulta con el cliente, se determinó que la iluminancia media en las zonas operativas del almacén debe alcanzar los 300 lux para cumplir con los estándares operativos diarios de las actividades de almacenamiento y logística. El taller, por el contrario, requiere un nivel de iluminancia de 500 lux, una especificación superior necesaria para satisfacer las exigencias visuales precisas de las tareas de precisión que se realizan en dicha área. Para la zona de taller, recomendamos una solución de iluminación industrial estándar que utiliza luminarias industriales tipo UFO de la serie ZGSM-HB11/ZGSM-HB12 (luces industriales ZGSM). En cuanto al almacén, nuestra evaluación in situ reveló que las estanterías internas son altas y están dispuestas de forma densa, con pasillos relativamente estrechos; por lo tanto, un patrón de distribución de luz tradicional no sería adecuado. En estas condiciones de montaje a gran altura, los sistemas de distribución de luz convencionales basados en lentes son propensos a la obstrucción de la luz por las estanterías, lo que compromete la uniformidad general de la iluminación.

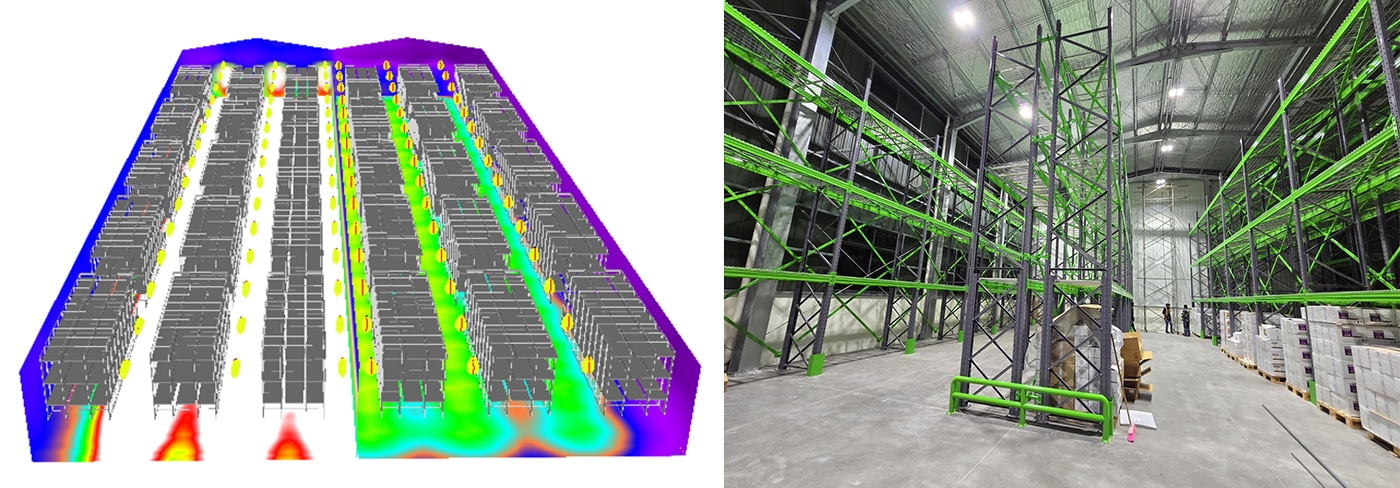

Teniendo en cuenta estos factores, el equipo técnico de ZGSM realizó múltiples simulaciones de iluminación y evaluaciones de soluciones, comparando exhaustivamente diferentes tipos de luminarias, diseños ópticos y métodos de instalación. ZGSM recomendó las luminarias industriales de la serie HB11 para la iluminación del taller y las de la serie ST20 para la iluminación de las estanterías y las áreas de trabajo del almacén. Tras un análisis exhaustivo del rendimiento lumínico y el diseño estético, el cliente seleccionó finalmente las luminarias industriales de la serie ZGSM-ST20. Sin embargo, la elección de las curvas de distribución de la luz se adaptó cuidadosamente a las diferentes zonas: se utilizó una distribución de luz simétrica para las áreas de trabajo del taller y el almacén, mientras que se empleó una distribución de luz asimétrica (distribución de luz simétrica y asimétrica) para las áreas de estanterías del almacén. Esto mejoró eficazmente la iluminancia y la uniformidad generales (¿Qué es la uniformidad de la luz?) de las áreas de almacenamiento, al tiempo que cumplía con los requisitos estéticos de las luminarias en los espacios industriales modernos. A continuación, se muestra una comparación de los resultados de la simulación de iluminación para el área de estanterías utilizando distribuciones de luz asimétricas y simétricas. La primera opción utilizaba una mayor potencia, pero lograba una uniformidad e iluminancia menores en comparación con la distribución asimétrica. En cuanto a la selección de una solución de sensor de microondas, el cliente optó por un enfoque conservador. Dada la alta frecuencia de movimiento de personal y circulación de mercancías dentro de las instalaciones, finalmente no se adoptó el control por microondas.
Consideraciones de diseño para la Iluminación para almacenes exterior

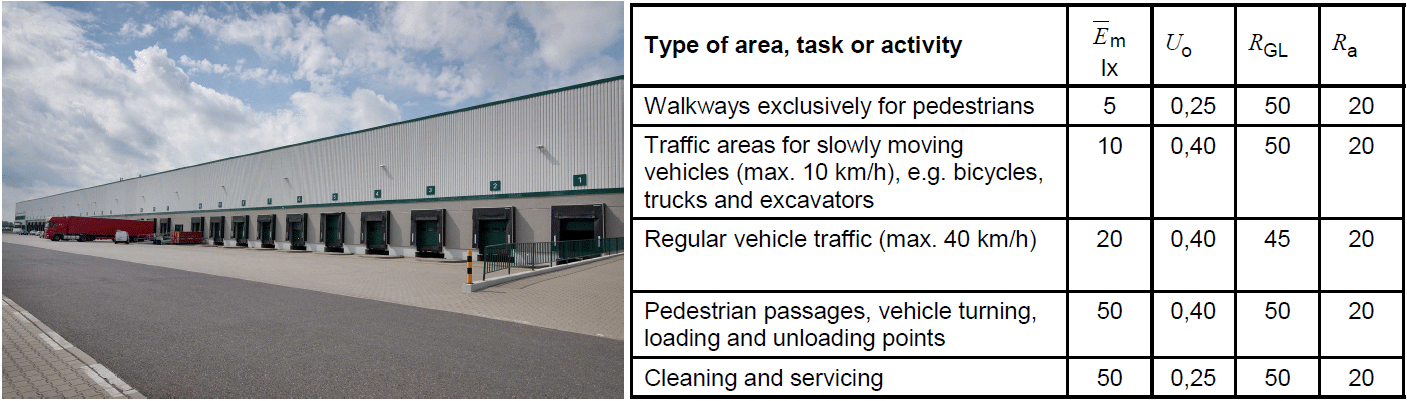

La iluminación exterior no es solo un extra para un almacén, es esencial. Mantiene las áreas exteriores visibles por la noche y contribuye a una mayor seguridad. Generalmente, los puntos que requieren una buena iluminación son las vías de acceso, los estacionamientos, las zonas de carga y descarga y los patios de almacenamiento. En este almacén de Argentina, el plan de iluminación se centró en las zonas de carga y descarga y los patios de almacenamiento. Estos son los puntos clave para la iluminación exterior de cualquier almacén. En las zonas de carga y descarga, donde hay un movimiento constante (personas, camiones, montacargas por todas partes), la iluminación debe ser brillante y precisa. No se puede escatimar en este aspecto. En los patios de almacenamiento, que en su mayoría albergan vehículos estacionados, los estándares de iluminación no son tan exigentes. Si se adapta la iluminación a las necesidades de cada área, se reducen los accidentes y los puntos ciegos por la noche. Las personas pueden ver con claridad por dónde caminan y el trabajo continúa sin problemas en el exterior, incluso después del anochecer. A continuación, se presenta un desglose de la solución de iluminación que el equipo de diseño de ZGSM creó para este proyecto.
El área de carga y descarga es un espacio amplio que mide 60 metros por 120 metros. Dado el tamaño del área, recomendamos instalar proyectores en ambos lados para la Iluminación para almacenes exterior. Como la altura exterior del almacén es de 12 metros (que no es particularmente alta), se requiere un ángulo de inclinación mayor al usar una distribución de luz simétrica para garantizar que la iluminancia y la uniformidad cumplan con los requisitos de iluminación exterior. Sin embargo, este enfoque tiene una clara desventaja: el deslumbramiento excesivo (¿Qué es el deslumbramiento y cómo reducirlo?), que compromete la seguridad al conducir camiones y contenedores. Teniendo en cuenta lo anterior, finalmente decidimos instalar las luminarias en la pared exterior del almacén de 11 metros de altura, utilizando una distribución de luz asimétrica con una separación de 10 metros entre luminarias. Con esta disposición, nuestros resultados de simulación finales muestran una iluminancia de 55 lux y una uniformidad de 0,42, cumpliendo plenamente con los requisitos de la norma EN 12464-2 para la iluminación exterior de muelles.

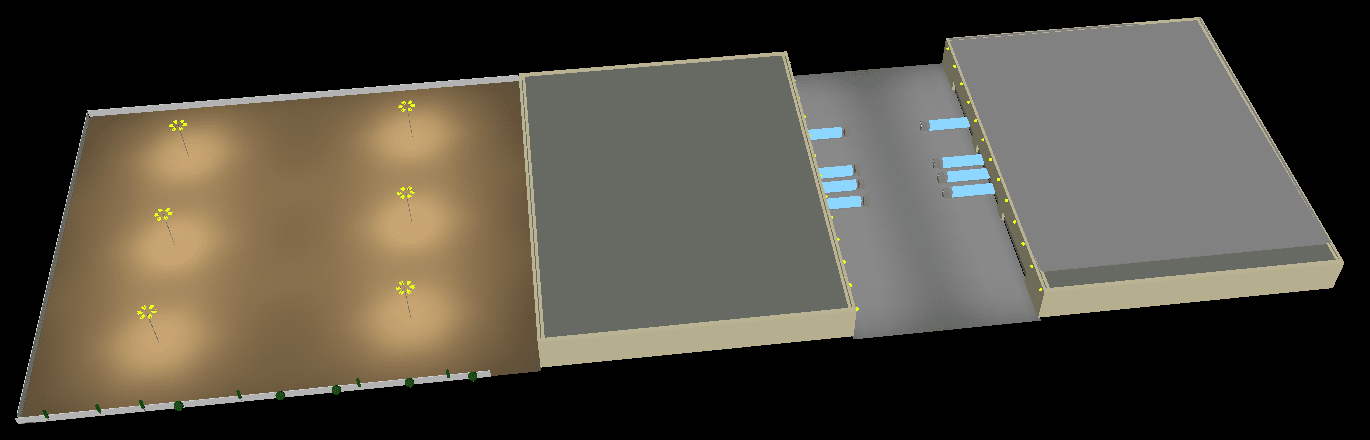

Para el patio exterior, el área total mide 150 x 150 metros. Inicialmente, el cliente planeaba instalar postes de luz alrededor del perímetro del sitio. Sin embargo, nuestro equipo técnico determinó que esta disposición de iluminación resultaría en una iluminación insuficiente en el centro del área. En lugar de agregar postes adicionales en el centro, recomendamos mover los postes del perímetro ligeramente hacia adentro. Este enfoque no solo reduce el costo de los postes de luz, sino que también mejora eficazmente la iluminación en el centro. Considerando tanto el tamaño del sitio como el costo, finalmente recomendamos que el cliente utilice seis postes de 15 metros de altura para proporcionar iluminación a esta área. Para garantizar el confort lumínico, también seleccionamos una distribución de luz asimétrica en lugar de la distribución simétrica tradicional, evitando así una iluminación excesivamente concentrada. Además, al utilizar una distribución de luz asimétrica, pudimos emplear una disposición circular para distribuir uniformemente los seis proyectores a través de los soportes de montaje de los postes altos. Esto elimina la necesidad de que el contratista ajuste repetidamente los puntos de orientación de las luminarias (¿Qué son los puntos de orientación de los proyectores?), lo que reduce significativamente los costos de instalación. A continuación se muestra un diagrama esquemático y los resultados de la simulación de la distribución de la iluminación para el patio de almacenamiento. Como se verificó, la iluminancia del sitio es de 24 lux, con un índice de uniformidad de 0,27 (excluyendo las cuatro esquinas). La representación también muestra que la iluminancia es solo ligeramente inferior en las áreas periféricas del patio de almacenamiento, mientras que otras áreas son relativamente ideales, con una iluminancia generalmente superior a 20 lux, cumpliendo con los requisitos para las operaciones del patio de almacenamiento. Además, el cliente adoptó nuestra recomendación de atenuación temporizada (Más información sobre la atenuación temporizada – astrodim) de las luminarias, lo que permite que el sistema reduzca la iluminancia durante las últimas horas de la noche, cuando las operaciones de la fábrica son mínimas, reduciendo así el consumo de electricidad.
Soluciones de iluminación ZGSM
Resumen
Este artículo proporciona un desglose detallado de los escenarios de aplicación y los requisitos básicos para la iluminación interior y exterior de almacenes. La Iluminación para almacenes interior está diseñada para abordar áreas de almacenamiento, zonas de estanterías, pasillos y áreas de carga/descarga; entre estas, la iluminación para zonas de estanterías es particularmente compleja, lo que requiere soluciones personalizadas adaptadas a las condiciones específicas del sitio, como la altura de los estantes y el ancho del pasillo. La iluminación exterior de almacenes sirve a los terrenos exteriores del almacén, muelles de carga, vías de acceso, patios de almacenamiento y estacionamientos (Más sobre el diseño de iluminación de estacionamientos). Si bien se centra principalmente en la funcionalidad práctica, estos sistemas también deben diseñarse para incorporar lentes y accesorios apropiados según las características específicas del sitio, incluida la distribución y la altura de los postes de luz. El artículo presenta un proyecto de planta de procesamiento industrial a gran escala realizado por ZGSM en Sudamérica como un estudio de caso práctico, que ofrece una demostración detallada de las estrategias de implementación específicas para la iluminación interior y exterior de almacenes. Para las áreas interiores, se utilizaron accesorios de las series ST20 y HB11; Mediante la selección de patrones de distribución de luz simétricos o asimétricos según la zona específica, el proyecto cumplió con éxito los niveles de iluminación requeridos de 300 lux en el almacén y 500 lux en los talleres. Curiosamente, aunque la tecnología de detección por microondas es una tendencia popular actualmente, finalmente no se adoptó para esta instalación, dado el constante movimiento de personal y mercancías dentro de la planta. El componente de iluminación exterior cubrió una zona de carga/descarga de 60 × 120 metros y un patio de almacenamiento de 150 × 150 metros. Gracias a la ubicación estratégica de los postes de luz, la selección de patrones de distribución de luz asimétricos y la implementación de controles de atenuación basados en el tiempo, el sistema cumplió con éxito todos los estándares de iluminación, minimizando eficazmente el deslumbramiento. ¿Tiene un almacén que necesita iluminación? ¿Está buscando asesoramiento sobre iluminación para almacenes y diseño de iluminación exterior para almacenes, incluyendo la selección de luminarias, la planificación de la distribución y las opciones de lentes? Si es así, póngase en contacto con ZGSM para obtener más información.
