Introducción

La fuente de alimentación LED puede convertir la alimentación de CA de 220 V en alimentación de bajo voltaje con polos positivo y negativo, y luego suministrar energía a equipos de bajo voltaje. Los dispositivos electrónicos utilizados con la fuente de alimentación LED son principalmente diodos emisores de luz (LED). Debido a que regula la potencia que puede impulsar un LED o una matriz de LED que lo requiera, normalmente se denomina controlador de LED.

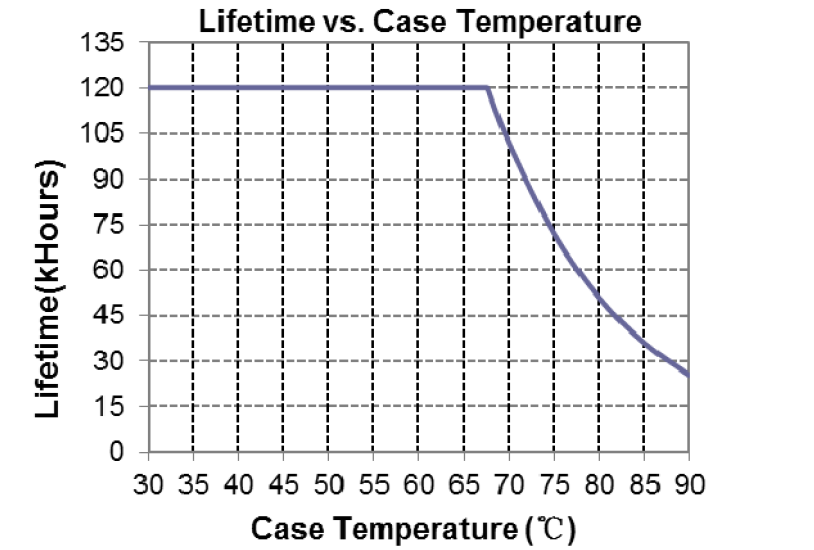

El controlador LED es la parte más importante de la farola LED. Después de 17 años de funcionamiento del alumbrado público, descubrimos que la parte que se daña con mayor facilidad es el controlador LED. Cuando se rompe, la luz no funcionará en absoluto, o algunos de los LED no funcionarán, o a veces los LED parpadearán. Por lo tanto, es muy importante elegir un controlador LED.

Video de Youtube sobre cómo elegir el controlador LED correcto para sus luces LED

¿Qué función necesitas?

Antes de elegir un controlador LED adecuado, creo que sabe qué tipo de función necesita para su luz LED. Aquí enumeramos varias funciones para las luces de calle LED que nuestros clientes solicitan con frecuencia, como atenuación de tiempo, OLC, NTC, 0-10V, Dali, D4i y fuente de alimentación auxiliar.

Atenuación de tiempo

Esta es una función de atenuación que puede cambiar la salida de las luces LED de la calle por la noche.

Normalmente, las luces tienen el brillo más bajo de 0:00 a 4:00 cuando hay menos tráfico en la carretera. Esto puede ahorrar el consumo de energía que es ecológico. La atenuación del tiempo de medianoche virtual hará que la salida de la luz LED sea menor a partir de las 24:00.

Cuando el controlador LED tiene un programa preestablecido. Por ejemplo, configuramos el controlador LED de la siguiente manera, 100 % funcionando durante 6 horas, 50 % funcionando durante las próximas 6 horas, luego de vuelta al 100 % durante las próximas 2 horas

Si la luz se enciende a las 18:00 y se apaga a las 6:00, será con 100% de brillo de 18:00 a 24:00 y 50% de brillo de 24:00 a 4:00. Y de 4:00 a 6:00 funciona al 100%.

Mediante esta curva de atenuación, podemos ahorrar hasta un 30% a un 50% de energía. Si quieres saber más sobre esto, puedes consultar Algunas cosas sobre el sistema de control de alumbrado público.

Curva de atenuación del temporizador

Compensación de lúmenes de salida (OLC)

La compensación de lúmenes de salida (OLC) se utiliza para mantener una salida de luz constante durante la vida útil de los LED impulsándolos a una corriente reducida cuando son nuevos, y luego aumentando gradualmente la corriente de impulsión con el tiempo para contrarrestar la degradación del lumen del LED. Con el controlador de la serie EUM de Inventronics, nuestra luz LED mantiene su salida inicial y puede prolongar la vida útil de los chips LED.

Curva OLC

Termistor (NTC)

Un termistor (NTC) es un tipo de resistencia cuya resistencia depende en gran medida de la temperatura, más que en las resistencias estándar. Por lo tanto, se puede utilizar como un sensor de temperatura. La alumbrado público LED con NTC puede detectar la temperatura de la placa PCB. Si hay un exceso de temperatura, el controlador LED puede cambiar la salida, lo que hace que la luz LED sea menos brillante que antes, por lo que la temperatura de los chips LED puede disminuir, lo que los protege de daños.

Atenuación 0-10V, Dali

La atenuación de 0-10 V y Dali son métodos de atenuación comunes, por lo que no entraremos en detalles aquí. Si está interesado, consulte 0-10V y DALI en Wikipedia.

D4i

D4i es una extensión de DALI-2, y los productos D4i son productos DALI-2 con algunos nuevos conjuntos de características específicas, incluidos los enchufes Zhaga. La certificación D4i se aplica a aquellos productos DALI-2 que cumplen con las funciones de energía auxiliar, diagnóstico y medición de electricidad requeridas para DALI en lámparas. Todos los productos certificados por D4i también cuentan con la certificación DALI-2, y estos productos pueden llevar opcionalmente el logotipo D4i o el logotipo DALI-2, o ambos. Por supuesto, a la inversa, los productos con certificación DALI-2 no tienen necesariamente la certificación D4i.

Fuente de alimentación auxiliar

Todos los controladores LED proporcionan una salida para el circuito LED. Sin embargo, la fuente de alimentación auxiliar es una salida adicional para ayudar a admitir otros dispositivos que requieren alimentación. La alimentación auxiliar se puede utilizar para alimentar microondas, cámaras, enchufes Zhaga, etc. Por lo tanto, cuando sus dispositivos LED necesiten instalarse en estos dispositivos, una fuente de alimentación LED con una fuente de alimentación auxiliar es una buena opción.

Hemos enumerado las funciones de las diferentes series de controladores LED de Inventronics en la siguiente tabla. Por ejemplo, si prefiere atenuación de tiempo, atenuación de 0-10 V y fuente de alimentación auxiliar para su solución de controlador LED, EUM-100S105MG es una buena opción.

Número de modelo del controlador LED	EUM-100S105DG	EUM-100S105MG/LG	EUM-100S105BG	EBS-120S105BTE	EBS-120S105BT2
Atenuación de tiempo	Sí	Sí	Sí	Sí	Sí
OLC	Sí	Sí	Sí	Sí	Sí
Atenuación 0-10V	Sí	Sí	No	No	No
Dali	No	No	Sí	Sí	Sí
D4i	No	No	Sí	No	Sí
NTC	No	No	No	Sí	No
Fuente de alimentación auxiliar	No	Sí	Sí	Sí	Sí

Controlador LED de clase I o II

Normalmente, los proyectos o licitaciones tienen un requisito sobre la clase de protección de las lámparas. Solicitarán Clase I o Clase II para las luces de calle LED de entrada de CA.

¿Qué es la Clase I?

Las lámparas LED de clase I tienen un aislamiento básico y deben incluir una conexión a tierra de protección para reducir el riesgo de descarga eléctrica. Su seguridad se logra mediante el uso de aislamiento básico, y también proporciona un medio de conexión a un conductor de protección a tierra en el edificio, donde, si falla el aislamiento básico, dirija las partes conductoras a tierra que, de lo contrario, producirían voltaje peligroso.

¿Qué es la Clase II?

Las lámparas LED de clase II no solo se basan en un aislamiento básico para la protección contra descargas eléctricas, sino que también deben proporcionar medidas de protección de seguridad adicionales, como aislamiento doble o aislamiento reforzado. No depende del cable de protección a tierra ni de las condiciones de instalación. Esto significa que las luces LED Clase II no tienen terminal/pin para conexión a tierra. En la actualidad, ZGSM tiene la serie H, la serie K, la serie Rifle y muchas otras series de farolas que han pasado la certificación Clase II. ¿Cómo conseguir una farola LED Clase II? En primer lugar, debe asegurarse de que sus farolas LED estén equipadas con un controlador LED Clase II. Consulte la siguiente tabla con respecto a las diferentes clases y los números de modelo de controlador correspondientes. Para obtener más información sobre la Clase I o la Clase II, consulte Clase I vs Clase II.

Clasificar	Clase I	Clase II	Clase III
Aislamiento	Aislamiento básico	Aislamiento doble	/
Símbolo	/
Característica	Cable de alimentación de tres hilos	Cable de alimentación de dos hilos	Solares u otros de muy baja tensión
Referencia del modelo del controlador	EUM-050S150DG	EUM-050S150DE	Controlador Epsolar DC

Clasificación IP del controlador LED

La clasificación IP (protección de ingreso) es el grado de protección de los gabinetes mecánicos y eléctricos contra intrusiones, polvo, contacto accidental y agua.

Todo el mundo sabe que es extremadamente peligroso si el agua y la electricidad están juntas. Debido a que el controlador LED está conectado directamente a la electricidad, las lámparas LED generalmente tienen requisitos sobre la clasificación IP de su fuente de alimentación, especialmente para las lámparas de exterior. Para iluminación interior, IP20 es generalmente suficiente. Para las lámparas de exterior, generalmente se requiere que la clasificación IP de su fuente de alimentación sea IP65, IP66 o IP67. Por supuesto, si la cavidad de su fuente de alimentación es resistente al agua, también se acepta un controlador LED IP20. Pero debe asegurarse de que la clasificación IP de toda la lámpara sea IP65; de lo contrario, la lámpara no es adecuada para aplicaciones en exteriores.

Para obtener más información sobre la clasificación de IP, puede consultar Clasificación IP: factor importante de las luces LED.

Voltaje de entrada y potencia

Voltaje de entrada del controlador LED. ¿CA o CC? Hay dos tipos principales de controladores, los que utilizan alimentación de entrada de CC de bajo voltaje (generalmente 5-36 V CC) y los que utilizan alimentación de entrada de CA de alto voltaje (generalmente 90-277 V CA).

• Para el controlador LED de entrada de CA, el voltaje puede ser de 90-277 VCA o 249-528 VCA.
• Para el controlador de entrada de CC, normalmente es de 12 V CC o 24 V CC.

Tome los focos LED como ejemplo, 90-277 VCA está básicamente bien para la mayoría de los proyectos en todo el mundo. Mientras que 249-528 V CA es para proyectos en Estados Unidos o Canadá, donde el voltaje de entrada incluye 120 V CA y 380 V CA. Los controladores LED de entrada de 12 V CC o 24 V CC son principalmente para farolas solares.

Potencia de salida del controlador LED

Este valor se da en vatios (W). Utilice un controlador LED con al menos el mismo valor que la salida nominal de su luz LED.

El controlador LED debe tener una potencia de salida superior a la requerida por su luz por razones de seguridad. Si la potencia de salida es equivalente al requisito de potencia de la fuente LED, entonces el controlador LED está funcionando a plena potencia, lo que puede resultar en una vida útil más corta del controlador LED. Esto finalmente aumenta el costo de mantenimiento de las farolas LED.

Por ejemplo, si está diseñando una farola LED con una potencia total de 100W. Entonces, el vataje de salida (consumo de energía de la fuente LED) es de aproximadamente 90 W, está bien que use el controlador LED EUM-100S105DG cuya potencia de salida máxima es de 100 W.

Sin embargo, no está bien que haga una farola LED de 120 W con EUM-100S105DG. Porque para una farola LED de 120W, el vataje de salida es de aproximadamente 108W, que es mucho más alto que 100W. Entonces el controlador no funcionará en absoluto, o se apagará después de un período debido a que está sobrecargado.

PS: Potencia de la farola LED = potencia de salida (consumo de energía de las fuentes LED) + consumo de energía del controlador LED.

Tensión de salida y corriente de salida

Como podemos ver en la siguiente hoja de datos de Inventronics EUM-100S105DG, el rango de voltaje de salida es de 48-143 V CC y el rango de corriente de salida es de 70-1050 mA. Esto significa que el rango de voltaje de la carga debe estar en el rango de 48 V CC a 143 V CC.

Si estamos diseñando una farola LED de 100W con este controlador LED, ¿cuál es su idea?

ZGSM cree que podemos seguir los pasos a continuación.

Determine el número de LED.

Obtenemos la información sobre la unidad LED actual en el informe LM80 o su hoja de datos. Sugiere cuatro corrientes 65mA, 100mA, 120mA y 150mA. Normalmente preferimos los 100mA (rendimiento relativamente alto y buena disipación de calor). Para 65 mA, la eficiencia y la disipación de calor son las mejores, pero necesitamos usar más chips LED, por lo que no es una relación costo-rendimiento. Para 120mA o 150mA, aunque el precio de las lámparas enteras es bueno, la eficiencia y la disipación de calor no son tan buenas como las de 100mA.

Cantidad de LED =potencia de la lámpara * eficiencia del controlador/voltaje directo/corriente de accionamiento = 100*0,9/5,9/0,1 = 152 piezas de chips LED. Esto significa que necesitamos al menos 152 piezas de LED para obtener una luz de calle de 100W. Para facilitar el diseño de PCB, seleccionamos 160 piezas de LED como nuestra cantidad final de LED.

PS: cuando la corriente de conducción de los LED es de 100 mA, su corriente directa es de 5,9 V. Consulte el gráfico a continuación.

¿Qué necesitamos para encender los LED?

Esto nos lleva a encontrar cuál es el voltaje de entrada de los chips LED. Después de todo, el voltaje de entrada debe estar en el rango del voltaje de salida del controlador LED después de tener en cuenta el voltaje superior del circuito del controlador. Asegúrese de conocer los voltajes de salida mínimos y máximos para sus controladores LED. Por ejemplo, nos quedaremos con EUM-100S105DG cuyos voltajes de salida son de 48 V CC a 143 V CC CC. A continuación, encontrará una manera de obtener cuál debe ser el voltaje de entrada de la PCB de los LED para una aplicación.

PS: El voltaje de entrada de la PCB de los LED es igual al voltaje de salida del controlador de LED.

Resumen

A través del conocimiento anterior, espero que tenga una cierta comprensión de la elección de los controladores LED. Todos estos factores que ZGSM considera relativamente importantes. Por supuesto, además de estos, la dimensión, la protección contra sobrevoltaje, la protección contra sobrecorriente, NFC, la eficacia del controlador LED, THD, PF también son factores que deben tenerse en cuenta en la selección de fuentes de alimentación LED. Si aún está preocupado por la elección de la fuente de alimentación para las lámparas LED, o aún está pensando en qué funciones deben cumplir sus lámparas LED, puede contactarnos. Responderemos a sus preguntas lo mejor que podamos.
