Introducción

La temperatura de color correlacionada (CCT) es un parámetro fundamental para las luminarias LED, y su correcta elección resulta esencial tanto en el diseño de iluminación de interiores como de exteriores. En espacios interiores, solemos percibirla de manera intuitiva: algunas estancias nos transmiten relajación y bienestar nada más entrar, mientras que otras pueden generarnos una sensación inexplicable de opresión o irritabilidad. En exteriores, el ambiente puede volverse rápidamente monótono si la luz de las farolas en campos deportivos o calles comerciales es amarillenta, y si las luces de parques y jardines (luces de jardín ZGSM – luces en la parte superior de los postes) son blancas o azuladas, puede alterar los ritmos circadianos normales de las plantas y los animales. Estas diferencias en la experiencia dependen, fundamentalmente, de la temperatura de color de la luz. La temperatura de color correlacionada es una métrica clave (medida en kelvins o K) en la industria de la iluminación, aunque existen numerosas ideas erróneas al respecto. La temperatura de color no solo define el carácter cálido o frío de la luz, sino que también desempeña un papel crucial en la creación de ambientes y en la satisfacción de las necesidades funcionales de un espacio. Este artículo explica la importancia práctica de los valores Kelvin en la iluminación basándose en el principio de la radiación del cuerpo negro. Asimismo, aclara las relaciones lógicas entre la temperatura de color correlacionada y parámetros como los lúmenes, el índice de reproducción cromática (CRI) y la eficacia luminosa. Por último, analiza cómo los rangos de temperatura de color de 3.000 K a 6.000 K influyen en la percepción psicológica, la eficiencia laboral y el confort visual de las personas en diversos escenarios.

¿Qué son la temperatura de color y la CCT en la iluminación LED?

Para comprender la temperatura de color correlacionada, primero es necesario entender los conceptos básicos de un cuerpo negro y de la radiación de cuerpo negro. Un cuerpo negro es un objeto idealizado que absorbe por completo toda la radiación electromagnética incidente, sin transmitir ni reflejar luz; a bajas temperaturas, no refleja luz y se percibe visualmente de un negro puro, de ahí su nombre. En 1860, Kirchhoff demostró, mediante la teoría del equilibrio térmico, que cuando se calienta una cavidad cerrada compuesta de material de cuerpo negro, el espectro de radiación generado en su interior viene determinado únicamente por la temperatura absoluta de la cavidad, independientemente del material. Este tipo de radiación se denomina radiación de cuerpo negro y corresponde a una distribución de potencia espectral estándar fija (¿Qué es la DPE – distribución de potencia espectral?).

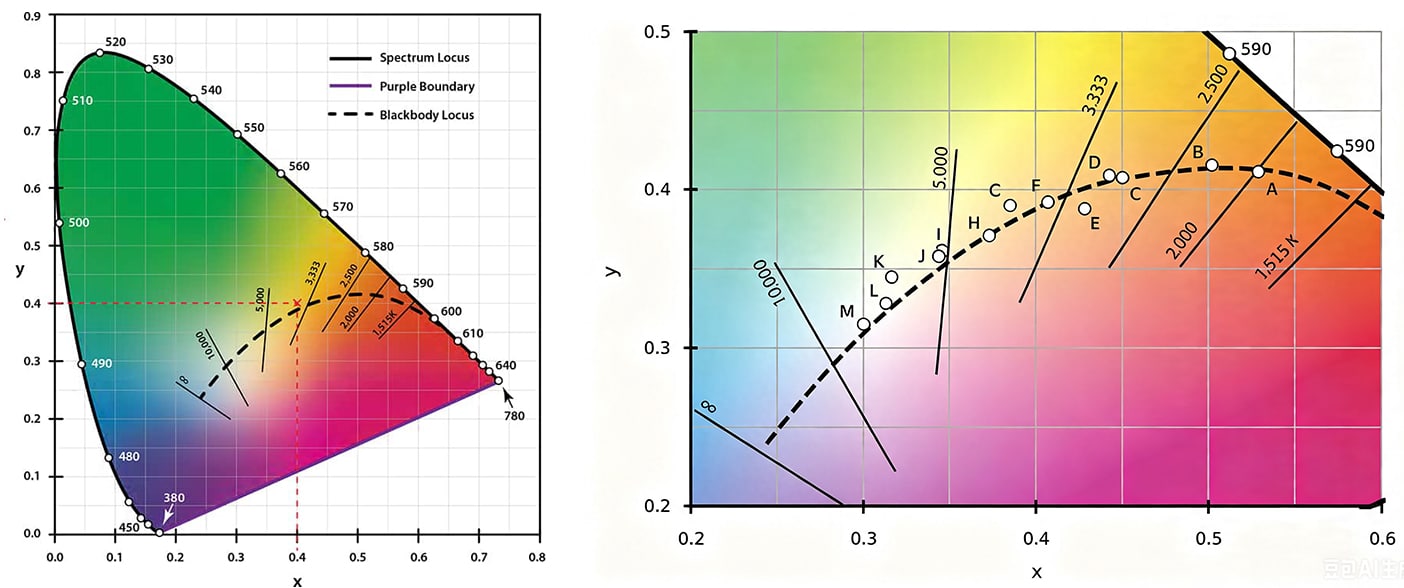

El color de la luz emitida por un cuerpo negro está determinado de forma única por su temperatura absoluta, medida en kelvins (K), lo que da lugar al concepto de temperatura de color. En la figura siguiente se muestra el lugar geométrico de Planck, también conocido como lugar geométrico del cuerpo negro. Este representa la trayectoria del cambio de color de la luz emitida por un cuerpo negro estándar a medida que se calienta. Los valores indicados a lo largo de la línea —como 1515 K, 2000 K, 2500 K, 3333 K, 5000 K y 10 000 K— corresponden a las temperaturas absolutas del cuerpo negro (en kelvins, K). En el extremo derecho del lugar geométrico del cuerpo negro, la coordenada de cromaticidad x alcanza su valor máximo; en este punto, la temperatura del cuerpo negro es relativamente baja y la luz presenta un tono anaranjado o amarillo cálido. Desplazarse hacia la izquierda a lo largo de la curva implica un aumento de la temperatura del cuerpo negro, y su apariencia cromática también varía, pasando gradualmente de blanco anaranjado a blanco amarillento y, finalmente, a blanco azulado. Por ejemplo, un cuerpo negro a 3000 K emite una luz blanca amarillenta cálida; a 5000 K, la luz es blanca pura neutra; y a 8000 K, tiende hacia un blanco azulado frío: cuanto mayor es la temperatura, más se desplaza la luz hacia el azul.

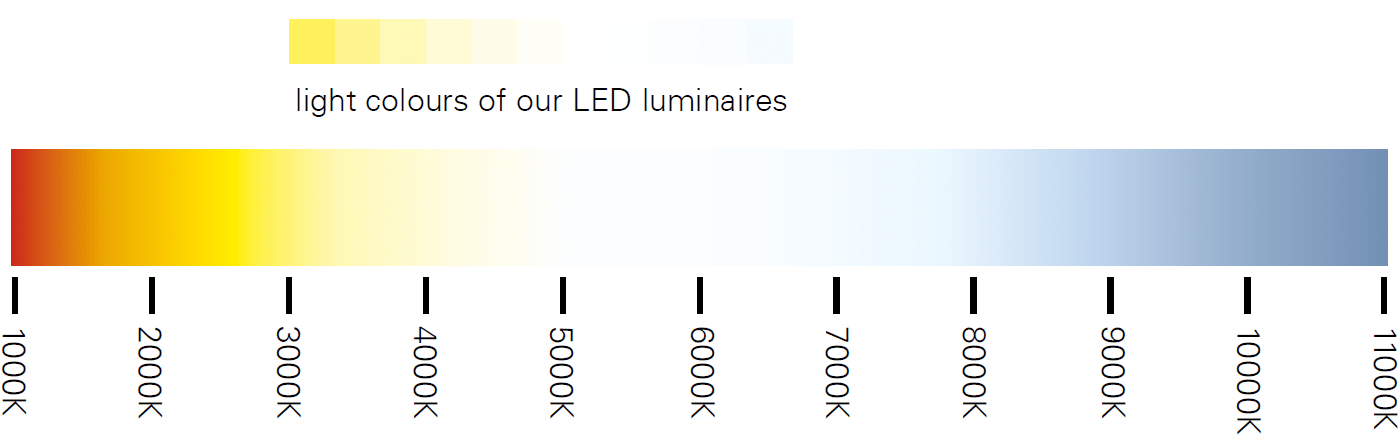

Es importante señalar que la temperatura de color se aplica únicamente a fuentes de luz ideales cuyos espectros coinciden perfectamente con la curva del cuerpo negro. Los espectros de las fuentes de luz artificial (más información sobre diferentes fuentes de luz), como los LED y las lámparas fluorescentes, no se superponen completamente con la curva del cuerpo negro; por tanto, no es posible definir directamente la temperatura de color para ellas. Para ofrecer una descripción unificada de la calidez o frialdad de la luz proveniente de diversas fuentes convencionales, la industria ha introducido el concepto de Temperatura de Color Correlacionada (CCT, por sus siglas en inglés). La temperatura de color correlacionada se refiere a la temperatura absoluta correspondiente a la apariencia cromática de una fuente de luz que resulta similar a la de un cuerpo negro. Tomando como ejemplo el método de cuadrángulos de CCT nominal (método del goniofotómetro), este define un rango cuadrilateral para un grado específico de temperatura de color en el diagrama de cromaticidad CIE. Cuando las coordenadas de color (x, y) medidas de una fuente de luz LED se sitúan dentro de este cuadrángulo —según lo definido por normas como la ANSI C78.377—, la fuente de luz puede clasificarse bajo la temperatura de color nominal correspondiente. Por supuesto, también es posible utilizar la fórmula empírica de McCamy: al introducir los valores x e y del sistema CIE 1931, se puede calcular la temperatura de color correlacionada (CCT), obteniendo un resultado de 3916 K, lo cual es coherente con el valor nominal de 4000 K.

¿Qué es el diagrama de cromaticidad xy CIE 1931?

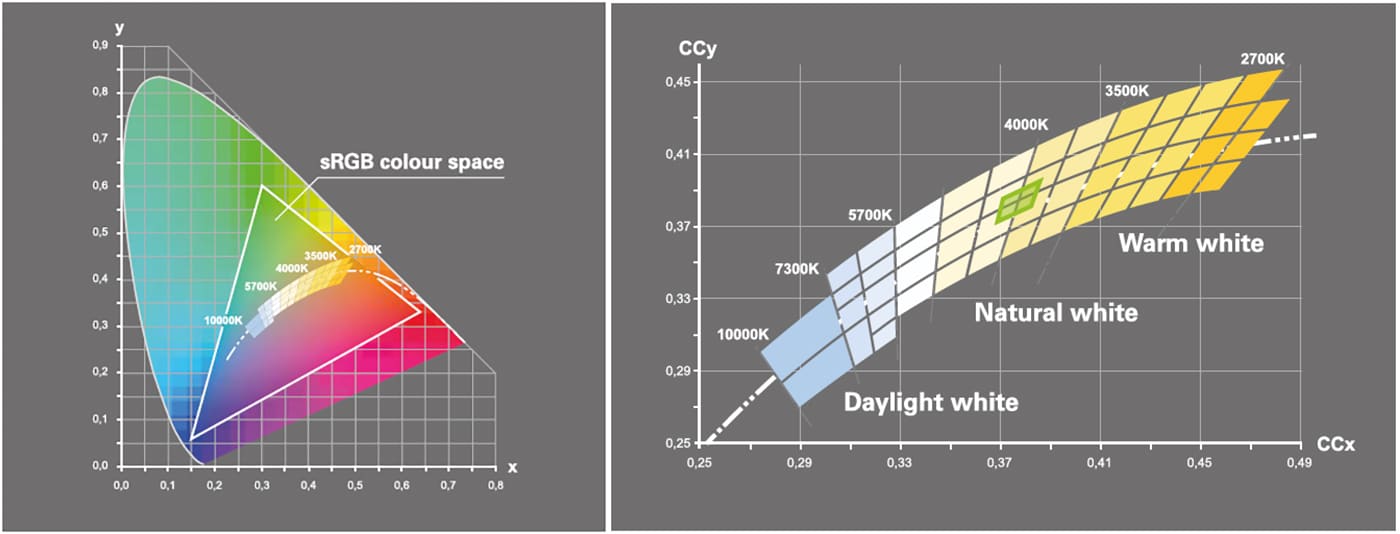

De hecho, la trayectoria del cuerpo negro es un subconjunto del diagrama de cromaticidad CIE 1931 xy, un sistema estandarizado de coordenadas de cromaticidad bidimensionales establecido por la Comisión Internacional de Iluminación (CIE) en 1931, que sirve como herramienta fundamental para describir de manera uniforme el color de las fuentes de luz en la industria de la iluminación. El eje horizontal del diagrama representa la coordenada de cromaticidad x, mientras que el eje vertical representa la coordenada de cromaticidad y. Cualquier fuente de luz visible puede representarse mediante un conjunto único de valores (x, y); estos no solo guardan relación con la temperatura de color correlacionada (CCT), sino que también permiten determinar con precisión la posición cromática de la fuente.

La línea negra de la figura (donde se sitúan los puntos A, B y C) es el lugar geométrico del cuerpo negro (Blackbody Locus), que constituye la referencia fundamental de todo el diagrama de cromaticidad y sirve de base para determinar la CCT (Temperatura de Color Correlacionada). El contorno cerrado en forma de herradura del diagrama es el lugar geométrico del espectro (Spectrum Locus). A lo largo de este contorno se indican las longitudes de onda de la luz visible monocromática (de 450 a 780 nm), y los puntos de la línea representan la luz monocromática de máxima saturación. La línea púrpura en la base de la herradura es el límite violeta e indica el magenta, un color resultante de la mezcla de rojo y azul (para el cual no existe en la naturaleza una luz monocromática de una sola longitud de onda). Toda el área interior de la forma de herradura representa la totalidad de los colores mixtos perceptibles por el ojo humano; cuanto más cerca del centro de la figura, menor es la saturación del color, aproximándose a diversos tipos de luz blanca. Tras realizar pruebas en luminarias LED o fuentes de luz, es posible obtener las coordenadas de cromaticidad x e y. Además de permitir determinar la temperatura de color correlacionada, estas coordenadas sirven para evaluar el desplazamiento cromático y la saturación del color, entre otros factores. En el gráfico siguiente, la coordenada de cromaticidad x de nuestra luminaria de alumbrado público de la serie Alca (alumbrado público ZGSM serie Alca) es 0,3884, y la coordenada y es 0,3889.

¿Qué otros parámetros están relacionados con la CCT (diagrama de cromaticidad xy)?

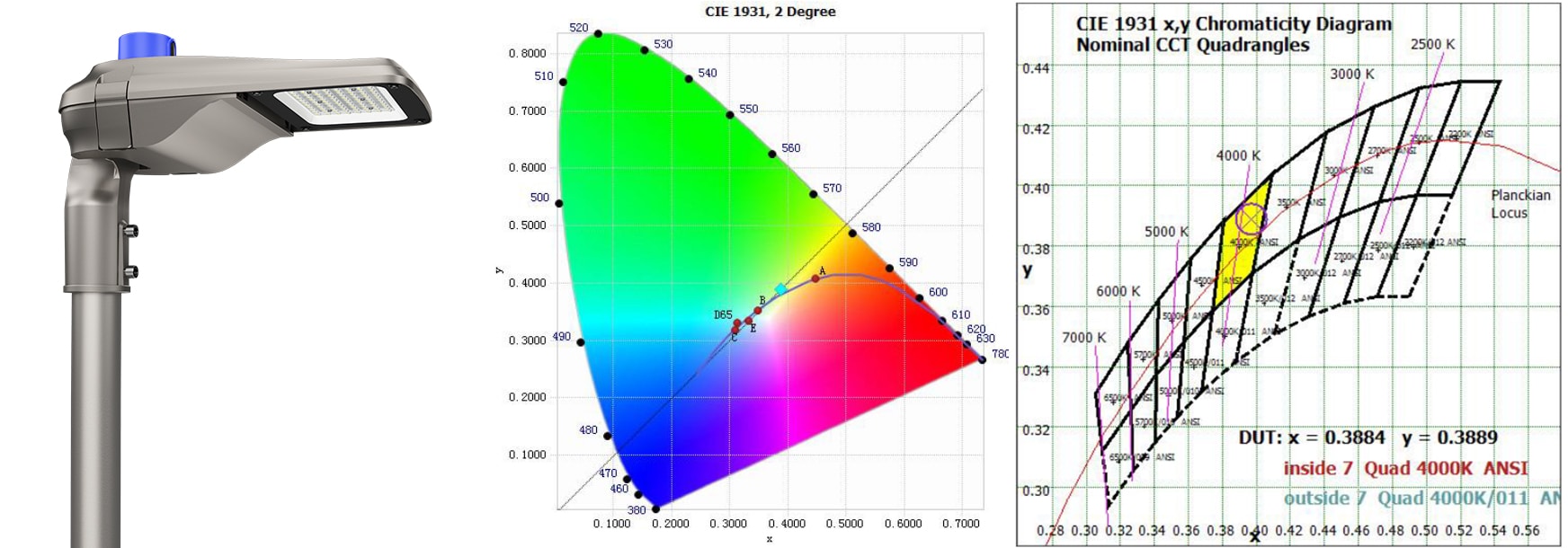

Muchas personas asocian la temperatura de color con la eficacia luminosa y el índice de reproducción cromática (IRC), pero, en realidad, la CCT no guarda una relación directa con ninguno de estos dos parámetros. En su lugar, las coordenadas de cromaticidad (x, y) actúan como la «puerta de acceso» para comprender el comportamiento cromático de las luminarias LED. Además de permitir determinar la conocida temperatura de color correlacionada (CCT), estas coordenadas también están relacionadas con la tolerancia de color. Por otro lado, la eficacia luminosa y el IRC dependen principalmente de la distribución de potencia espectral (SPD) de los chips LED; la eficacia luminosa, asimismo, se ve influida por factores de diseño de la luminaria, tales como la eficiencia de la fuente de alimentación, la transmitancia de la lente y la disipación de calor (temperatura de funcionamiento de los LED y del controlador LED).

CCT contra Duv

El Duv es un indicador clave para medir la “pureza” del color de una fuente de luz; representa la distancia más corta y la dirección desde las coordenadas de color reales (x, y) de la fuente de luz hasta el locus de Planck​ (o locus del cuerpo negro). Un valor de Duv positivo indica un tono amarillo-verdoso, mientras que un valor negativo señala un tono magenta-rojizo. Incluso si dos luces tienen exactamente la misma CCT, una diferencia en el Duv hará que el ojo humano perciba una como verdosa y la otra como rosada. Cuanto menor sea este valor, más difícil resulta distinguir las diferencias de color entre distintas fuentes de luz. La elipse de MacAdam​ (sobre la elipse de MacAdam y el binningde LEDs) se derivó de experimentos visuales humanos en 1942 y describe, en el diagrama de cromaticidad CIE 1931 (x, y), el rango permisible de desviación en las coordenadas de color en el cual el ojo humano apenas puede percibir diferencias de color. Se clasifica en 3 pasos, 5 pasos, 7 pasos, etc.: cuanto menor sea la elipse (por ejemplo, 3 SDCM), más estrecho será el rango permitido de variación del Duv y mayor la consistencia del color; cuanto mayor sea la elipse (por ejemplo, 7 SDCM), más amplio será el rango de variación del Duv y más notorias resultarán las diferencias de color.

CCT contra CRI

No existe una correlación directa entre la CCT (temperatura de color correlacionada) y el CRI (índice de reproducción cromática). Al revisar las especificaciones de los chips LED, se observa que una misma CCT puede corresponder a diferentes valores de CRI. La CCT describe las características cromáticas de la propia fuente de luz, mientras que el CRI mide la capacidad de dicha fuente para reproducir los colores con precisión. Junto con la temperatura Kelvin, el CRI determina la calidad estética y funcional de la iluminación. Las luminarias LED con un CRI elevado reproducen los colores de manera más natural o precisa que aquellas con un CRI bajo, las cuales pueden hacer que los colores parezcan artificiales o discordantes con la luz natural. El CRI está estrechamente relacionado con la distribución de potencia espectral (SPD) de la luminaria o fuente de luz. Por lo general, se acepta que cuanto mayor es el valor de CRI de la fuente de luz, más se asemeja esta a la luz natural. Cabe señalar que, en general, cuanto mayor sea el índice de reproducción cromática (CRI), menor será la eficacia luminosa de la luminaria o fuente de luz; por lo tanto, debe existir un compromiso entre el CRI y una alta eficacia luminosa (CRI frente a eficacia luminosa).

CCT contra eficacia luminosa

La temperatura de color correlacionada (CCT) guarda cierta relación con la eficacia luminosa, pero no existe una correlación directa. Aunque la eficacia luminosa depende de la distribución de potencia espectral, el diagrama de cromaticidad CIE 1931 (x, y) es distinto de la distribución de energía espectral. En la fabricación real de LEDs, para obtener diferentes valores (x, y) —es decir, distintas CCT—, es necesario ajustar la formulación del fósforo: Temperatura de color baja (luz cálida, como 2700 K): sus coordenadas (x, y) requieren una alta proporción de luz roja; sin embargo, los fósforos rojos presentan una menor eficiencia de conversión (debido a pérdidas significativas por desplazamiento de Stokes), por lo que la eficacia luminosa suele ser menor. Temperatura de color alta (luz fría, como 6500 K): sus coordenadas (x, y) se inclinan hacia la región azul-verde, utilizando principalmente fósforos amarillo-verdosos de mayor eficiencia de conversión; en consecuencia, la eficacia luminosa suele ser mayor. Por esta razón, a menudo se afirma que cuanto menor es la temperatura de color, menor es la eficacia luminosa, y viceversa. No obstante, incluso con una misma CCT, la distribución de potencia espectral puede variar considerablemente, lo que también provoca diferencias en la eficacia luminosa. Además, las diferencias en el diseño de las luminarias (como la eficiencia del controlador LED, las pérdidas en la lente y la temperatura) también son factores importantes que afectan la eficacia luminosa (¿Cómo mejorar la eficacia luminosa?). En resumen, si bien la CCT está ciertamente relacionada con la eficacia luminosa, dicha relación no es directa.

La temperatura de color (CCT) adecuada para su proyecto de iluminación

Principios básicos: iluminación de interiores

La temperatura de color correlacionada de la iluminación interior debe seleccionarse por capas, teniendo en cuenta las funciones del espacio y los ritmos circadianos humanos. La luz amarilla cálida (2700-3000 K), suave y relajante, es adecuada para zonas de descanso como dormitorios y comedores, ya que favorece la relajación y el sueño; la luz blanca neutra (4000 K), cercana a la luz natural, es apropiada para oficinas, salas de estar, cocinas y despachos en casa, logrando un equilibrio entre claridad y confort; por último, la luz blanca pura y blanca fría (5000-5700 K) ofrece un mayor contraste visual y mejora la concentración, por lo que suele utilizarse en entornos que requieren trabajos de precisión, como fábricas, almacenes, laboratorios y salas de exploración médica. La elección de las luminarias debe garantizar el cumplimiento de las especificaciones de CRI (índice de reproducción cromática) y tolerancia de color para evitar distorsiones cromáticas en alimentos, etiquetas de productos y la apariencia general. El control de la tolerancia de color asegura que no existan diferencias visuales de tonalidad entre las distintas luminarias de un mismo espacio, creando así un entorno lumínico visualmente uniforme. Además, debido a los ritmos circadianos y a las necesidades cambiantes, las luminarias de las salas de estar o las oficinas en casa ahora se pueden diseñar con una temperatura de color correlacionada ajustable, también llamada blanco sintonizable (¿Qué es el blanco sintonizable?), lo que permite a los usuarios cambiar entre configuraciones mediante un control remoto o un botón.

Temperatura de color (CCT) adecuada para el alumbrado público

La temperatura de color correlacionada (CCT) del alumbrado público debe equilibrar la seguridad vial, la calidad de vida de los residentes y el control de la contaminación lumínica. Para las calles secundarias en zonas residenciales y los senderos paisajísticos, se debe priorizar la luz blanca cálida de 3000 K, ya que presenta un bajo contenido de luz azul, reduce el deslumbramiento nocturno y la alteración ecológica causada por la luz, y minimiza el impacto en el sueño de los residentes cercanos. En las principales vías urbanas y en carreteras de uso mixto (comercial y residencial), la opción predominante es la luz blanca neutra de 4000 K, pues equilibra la claridad en el reconocimiento de obstáculos con el rendimiento de las imágenes de videovigilancia, constituyendo la solución óptima tras un análisis integral. La luz blanca fría de 5000 K ofrece un mayor contraste, pero solo es adecuada para zonas industriales y rutas de transporte de mercancías alejadas de áreas residenciales; Su alto contenido de luz azul (¿Cómo reducir la luz azul en la iluminación LED?) puede exacerbar el deslumbramiento de la superficie de la carretera e intensificar el brillo en el cielo nocturno urbano. Se deben evitar en la medida de lo posible las luminarias de alta temperatura de color en tramos propensos a la lluvia y la niebla, y es necesario utilizar una CCT uniforme en todo el tramo de la vía para prevenir discontinuidades visuales.

La temperatura de color (CCT) adecuada para iluminación deportiva

La temperatura de color correlacionada (CCT) de los proyectores para campos deportivos se clasifica según las necesidades de visibilidad para los atletas y los requisitos de retransmisión de los eventos. Las instalaciones comunitarias para entrenamientos de aficionados suelen utilizar luz blanca neutra de 4000-4500 K, lo que ayuda a reducir la fatiga visual durante sesiones prolongadas de ejercicio y satisface las necesidades de la práctica deportiva recreativa habitual; los recintos para competiciones oficiales de clubes emplean 5000 K, una temperatura más adecuada para distinguir con claridad balones a gran velocidad y los colores de las equipaciones; por su parte, los eventos profesionales retransmitidos en alta definición requieren una CCT de unos 5700 K, valor que se ajusta al estándar de balance de blancos de las cámaras, permite reproducir con fidelidad los colores reales del césped y los uniformes, y mejora la percepción espacial y de distancias de los atletas. Una luz fría superior a 6500 K puede generar un exceso de luz azul y causar molestias oculares, mientras que una luz cálida inferior a 4000 K reduce el contraste visual. Los recintos profesionales necesitan luminarias con un alto índice de reproducción cromática (CRI) y un índice de iluminación total (TLCI) para que los colores se reproduzcan correctamente, prestando también mucha atención a la uniformidad (uniformidad de la luz en la iluminación deportiva) y la iluminancia.

Soluciones de iluminación ZGSM

Resumen

En resumen, la temperatura de color correlacionada (CCT) en la iluminación LED, medida en kelvins (K), es un indicador clave para evaluar el ambiente visual de una fuente de luz; sin embargo, un proceso de selección científicamente riguroso nunca debe basarse únicamente en el valor K. Como muestra el diagrama de cromaticidad CIE 1931 xy, la CCT representa simplemente el punto de color más cercano en la curva del cuerpo negro (locus), mientras que los verdaderos determinantes de la calidad de la luz son el «triángulo de hierro» formado por la desviación respecto a dicha curva (Duv), el índice de reproducción cromática (CRI) y la eficacia luminosa (lm/W). Cuando el Duv es positivo, la luz adquiere un tono verdoso; cuando es negativo, tiende al magenta. Incluso con la misma CCT, la claridad visual percibida puede variar enormemente; el CRI se relaciona con la fidelidad en la reproducción de los colores: una luz fría con un valor K elevado pero un CRI bajo tiende a distorsionar los objetos, mientras que una luz cálida con un CRI alto, aunque crea un ambiente acogedor, a menudo sacrifica algo de eficacia luminosa. La eficacia luminosa depende en gran medida del consumo energético y del diseño de disipación de calor, aunque, por lo general, valores K más altos conllevan una mayor eficacia luminosa. Si se prioriza excesivamente el valor K descuidando el Duv y el CRI, se corre el riesgo de caer en la trampa de «valor K alto, baja calidad».

Por tanto, la CCT adecuada para un proyecto debe seguir el principio de «adaptación al escenario en primer lugar»: para espacios residenciales interiores se recomienda una luz cálida con CRI alto en el rango de 2700 K a 3000 K, mientras que en oficinas y espacios comerciales suele emplearse luz neutra en el rango de 4000 K a 5000 K; la iluminación vial debe equilibrar la capacidad de penetración a través de la lluvia y la niebla, por lo que se recomiendan valores de 3000 K a 4000 K con un control estricto de las desviaciones negativas de Duv; para la iluminación de alta potencia en campos deportivos y aplicaciones similares, a menudo se elige una luz blanca fría de 5000 K a 5700 K para mejorar la claridad visual y la eficacia luminosa, aunque los campos deportivos profesionales exigen prestar atención tanto al CRI como al TLCI (CRI frente a TLCI en iluminación deportiva). Solo mediante un equilibrio integral entre CCT, Duv, CRI y eficacia luminosa —en lugar de perseguir una única métrica de forma aislada— es posible lograr verdaderamente el efecto de iluminación ideal.
