Introducción

Al proporcionar iluminación para un recinto deportivo, si su alcance se limita únicamente al suministro de las luminarias (luces de mástil alto ZGSM), entonces su enfoque principal debe centrarse únicamente en el costo de dichas luminarias. En general, cuanto mayor sea el tamaño (o superficie) del recinto —y mayor el nivel competitivo de los eventos que alberga— mayor será la cantidad o potencia de las luminarias necesarias para iluminar adecuadamente el espacio; por consiguiente, el costo de iluminación de estadios será mayor. Un escenario diferente se presenta cuando, además de las luminarias, se requiere proporcionar una solución de iluminación integral llave en mano para el recinto, que incluye postes de luz, gabinetes de distribución eléctrica, cableado, instalación y servicios de puesta en marcha. Dado que estos servicios complementarios suelen representar una parte significativa del presupuesto total, merecen especial atención. Este artículo explora las diferencias en los requisitos de diseño de iluminación entre distintos tipos de instalaciones deportivas, centrándose en el análisis de las disparidades de costes entre las instalaciones recreativas estándar y los estadios profesionales, así como en los costes asociados a estos servicios complementarios. Mediante este análisis comparativo, buscamos ofrecerle una comprensión más profunda de los diversos componentes que conforman el costo de iluminación de estadios, lo que permitirá a nuestros clientes obtener proyectos con mayor éxito. Continúe leyendo para obtener más información.

Diferencias en el diseño de la iluminación de los estadios

Las variaciones en el diseño de la iluminación constituyen el factor clave que determina el costo total de la iluminación deportiva o costo de iluminación de estadios; los diferentes esquemas de diseño pueden generar importantes disparidades de costos en diversos aspectos, como la selección de luminarias, la disposición de la iluminación (¿Qué es la disposición de la iluminación deportiva?) y los sistemas de control de la iluminación.

Diseño de iluminación de estadios para campos deportivos estándar

Los campos deportivos estándar se utilizan principalmente para entrenamientos diarios, actividades físicas comunitarias y competiciones amateur; por lo tanto, su diseño de iluminación solo necesita cumplir con los requisitos básicos para actividades nocturnas. Tomando como ejemplo la norma de iluminación EN12193, sus requisitos para parámetros como el control del deslumbramiento y la reproducción cromática son relativamente permisivos, lo que permite a los diseñadores centrarse principalmente en métricas como la iluminancia horizontal y la uniformidad de la iluminancia. En estas circunstancias, generalmente se prioriza la potencia de las luminarias, que en este contexto suele ser relativamente baja. Además, dado que los requisitos de uniformidad son menos estrictos, no existen exigencias excesivamente rigurosas en la selección de lentes/distribuciones de luz de las luminarias (Más información sobre la distribución de la luz) ni en su disposición. Como resultado, el esquema de diseño general sigue siendo simple y práctico, controlando eficazmente tanto el costo de las luminarias como los gastos de construcción, optimizando así el costo de iluminación de estadios.

Diseño de iluminación para estadios deportivos profesionales

El diseño de iluminación para estadios deportivos profesionales implica requisitos que van mucho más allá de los simples niveles de iluminancia y uniformidad; debe cumplir estrictamente con los estándares de iluminación exigidos por las competiciones nacionales e incluso internacionales. Estos rigurosos estándares abarcan una reproducción cromática superior, niveles específicos de iluminancia vertical y su correspondiente uniformidad, índices TLCI (¿Qué es TLCI?) y un control eficaz del deslumbramiento, entre otros criterios. Por ejemplo, lograr una mayor fidelidad en la reproducción cromática suele requerir una ligera reducción en la eficacia luminosa, lo que, a su vez, aumenta el número total de luminarias necesarias. Para cumplir con los requisitos de iluminancia vertical para la transmisión televisiva, es necesario instalar un mayor número de luminarias y mástiles altos, utilizando configuraciones como las de tipo “anillo de techo” o “pasarela”, para garantizar una iluminancia y uniformidad vertical adecuadas. Además, las normas de transmisión televisiva imponen requisitos específicos sobre los atributos de las luminarias, como el TLCI, el factor de parpadeo y el gradiente de uniformidad (uniformidad de iluminación frente a gradiente de uniformidad), factores que inevitablemente incrementan el coste unitario de cada luminaria. Asimismo, los requisitos relativos al control del deslumbramiento y al gradiente de uniformidad exigen una mayor precisión tanto en la distribución fotométrica de las luminarias como en su disposición física dentro del estadio. En algunos casos, los estadios profesionales también deben albergar competiciones amateur, sesiones de entrenamiento y actividades recreativas, cada una de las cuales requiere clasificaciones de iluminación distintas; esto exige el uso de luminarias capaces de facilitar esquemas de iluminación escalonados o sistemas de control inteligentes, características que inevitablemente generan costes adicionales para la iluminación deportiva. Fundamentalmente, la disparidad de precios observada en los proyectos de iluminación de estadios refleja directamente las diferencias subyacentes en las normas de diseño, los requisitos funcionales y las especificaciones técnicas; cuanto más profesional sea el diseño y mayor la clasificación operativa que se pretende que soporte el recinto, mayor será el costo de iluminación de estadios (es decir, el coste del sistema de iluminación deportiva).

Diferencias en el costo de iluminación de estadios

Dado que la iluminación de estadios se clasifica en amateur y profesional, los costos varían en consecuencia. De manera similar, el costo de instalar iluminación para canchas al aire libre es relativamente bajo, mientras que el de los estadios cubiertos es significativamente mayor. Tomando como ejemplo una cancha pequeña de baloncesto: si solo se instalan las luminarias, el costo es de aproximadamente $1,000; por el contrario, para grandes recintos como campos de fútbol, ​​implementar una solución de iluminación integral puede costar hasta $300,000. Según ZGSM, los componentes principales que influyen en el costo de iluminación de estadios son los postes de luz, las luminarias, los gabinetes de distribución eléctrica y diversos materiales auxiliares. Para la mayoría de las canchas, si el proveedor solo suministra las luminarias y los postes, el costo total se reduce; sin embargo, los estadios de nueva construcción generalmente requieren que el proveedor también suministre los gabinetes de distribución eléctrica y el cableado. Además, la mano de obra es un factor importante, y su costo está fuertemente influenciado por las variaciones regionales.

Costo de iluminación de estadios para campos deportivos estándar

En la siguiente sección, analizamos y comparamos el costo de iluminación de estadios para diversos campos deportivos, que difieren en tamaño y niveles de iluminación requeridos, centrándonos específicamente en instalaciones de nivel profesional. El escenario 1 presenta una cancha de tenis estándar con una clase de iluminación II; el escenario 2 incluye una cancha de tenis estándar idéntica, pero con una clase de iluminación I; el escenario 3 abarca un campo de fútbol 7, que cumple con la norma de iluminación EN12193 Clase I (Más información sobre EN12193); y el escenario 4 se refiere a un estadio de fútbol estándar de tamaño reglamentario, que también requiere una clase de iluminación I. Es importante destacar que para los estadios de fútbol profesionales se requiere una solución de iluminación integral, que incluya servicios de instalación, materiales auxiliares y sistemas de control inteligentes; los detalles específicos de este paquete se explicarán en la siguiente sección. La tabla adjunta enumera la potencia y cantidad de luminarias requeridas, el número y la altura de los postes de luz, así como los niveles de iluminación resultantes y la uniformidad de la iluminación (¿Qué es la uniformidad de la iluminación y cómo mejorarla?) para cada uno de los cuatro escenarios. Como se desprende de los datos, en lo que respecta a la iluminación de pistas de tenis, lograr una clase de iluminación superior requiere un aumento en la potencia total de las luminarias o un aumento en su cantidad total. Por el contrario, para los estadios de fútbol —suponiendo una clasificación de iluminación uniforme— surgen variaciones significativas en el número de luminarias requeridas, la potencia total y la altura de los postes de luz dependiendo de las dimensiones específicas del campo (es decir, configuraciones de 7 contra 7 frente a 11 contra 11).

Aplicación	Cancha de tenis	Cancha de tenis	Campo de fútbol 7	Campo de fútbol
Tamaño de los campos deportivos	36*18 meters	36*18 meter	55*36.5 meters	105*68 meters
Clase de iluminación	Class I, 500 lux	Class II, 300 lux	Class I, 500lux	Class I, 500lux
Potencia y cantidad de luces deportivas	12 x 320W	12 x 200W	30 x 400W	30 x 1500W
Costo de las lámparas	12 x 130	12 x 60	30 x 150	30 x 550
Postes	4 x 8 meters	4 x 8 meters	4 x 12 meters	4 x 18 meters
Costo de los postes	4 x 200 USD	4 x 200 USD	4 x 600 USD	4 x 1200 USD
Costo total	2160 USD	1520 USD	6900 USD	21300 USD

Las diferencias mencionadas anteriormente dan como resultado variaciones significativas en los costos entre los distintos tipos de campos deportivos. A modo de ejemplo, una cancha de tenis exterior estándar (iluminación para canchas de tenis ZGSM) diseñada para cumplir con los estándares de iluminación de Clase I requiere 12 luminarias y 4 postes; el costo de iluminación de estadios con postes (sin incluir materiales auxiliares ni instalación) asciende a $2,160. Si la clase de iluminación se reduce a Clase II, manteniendo el mismo número de postes pero reduciendo la potencia de las luminarias a 200 W, el costo se reduce a $1,520. Sin embargo, para los campos de fútbol, ​​los costos son sustancialmente más altos. Por ejemplo, un campo de fútbol 7 requiere cuatro postes de 12 metros y treinta luces deportivas de 400 W, lo que eleva el costo total a $6,900. Para un campo de fútbol de tamaño estándar (105 x 68 metros), el costo es aún mayor, llegando a $21,300, ya que requiere postes más altos y luminarias de potencia significativamente mayor; consulte la tabla anterior para obtener más detalles.

Costo de iluminación de estadios y recintos deportivos profesionales

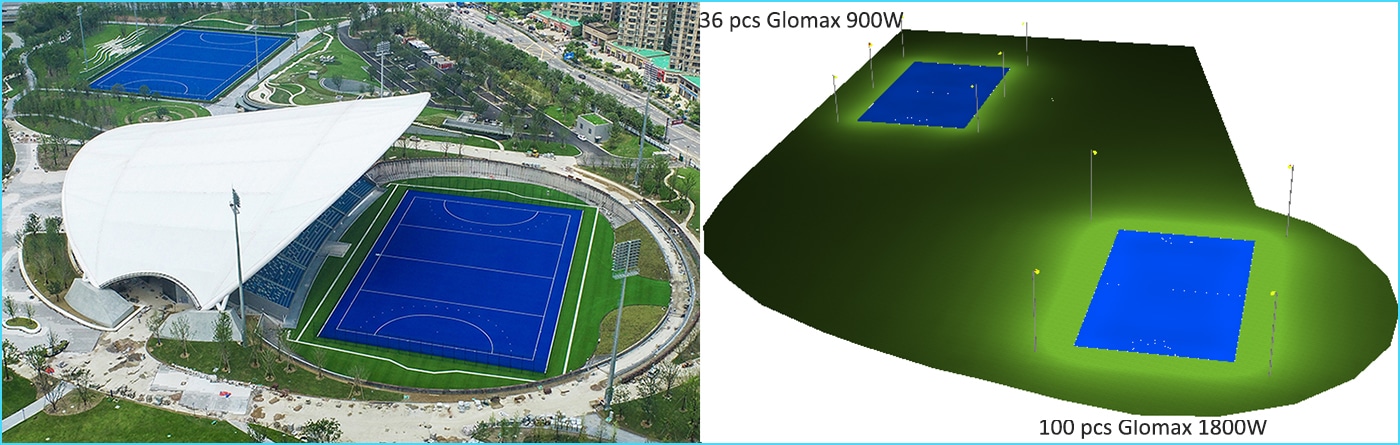

A continuación, se presenta una comparación de dos diseños de iluminación para un campo de hockey (Más información sobre el diseño de iluminación para hockey): el primero utiliza un diseño basado en los estándares de iluminación de Clase I, mientras que el segundo se adhiere a los estándares de la FIH, que imponen requisitos específicos con respecto a la iluminancia vertical y los niveles de iluminancia necesarios para las posiciones de las cámaras principales. Según las simulaciones de iluminación, determinamos que el primer diseño requiere 36 focos de mástil alto ZGSM Glomax de 900 W, mientras que el segundo requiere 100 focos de mástil alto Glomax de 1800 W (luminarias de mástil alto de la serie ZGSM Glomax). Los niveles de iluminancia horizontal resultantes son de 650 lux y 2350 lux, respectivamente, lo que da como resultado una relación de iluminancia de 1:3; sin embargo, la relación de potencia de las luminarias empleadas es de 1:5,5. Esta disparidad demuestra que, para cumplir con los requisitos de iluminancia vertical necesarios para la transmisión televisiva, se requiere una cantidad significativamente mayor de luminarias. A continuación, se detallan las diferencias de precio de las luminarias; sin embargo, estas cifras no tienen en cuenta factores como el índice de reproducción cromática (IRC), el índice de iluminación de color (TLCI) ni el factor de parpadeo (¿Por qué parpadean las luces LED?). Por consiguiente, la diferencia de precio real sería aún mayor.

El coste total de un proyecto de iluminación para campos deportivos incluye no solo el precio de las luces del estadio, sino también una amplia gama de componentes necesarios para su funcionamiento. Estos componentes incluyen postes de luz, materiales de base, sistemas de distribución eléctrica y sistemas de control inteligentes. En cuanto a los postes de luz, las especificaciones suelen requerir una mayor altura para adaptarse a las necesidades de diseño. También deben contar con escaleras o mecanismos de elevación para facilitar el mantenimiento. Para los componentes eléctricos y el cableado, el proyecto requiere la compra de diferentes tipos de conductos de PVC, que se utilizan para proteger y organizar los cables, así como diferentes tipos de cables de alimentación, que garantizan un flujo de energía óptimo desde los armarios de distribución hasta las luces. En lo que respecta a la iluminación especializada, se eligen luces deportivas LED de alta calidad (con una distribución de luz optimizada, un alto TLCI y un bajo factor de parpadeo) para proporcionar la cantidad adecuada de luz y uniformidad en todo el campo. Esto mejora la eficiencia energética (¿Qué es la eficacia luminosa y cómo mejorarla?) y, además, crea un ambiente más agradable a la vista. Para garantizar el correcto funcionamiento de las luminarias y facilitar el mantenimiento futuro, se utilizan armarios de control complementarios. Por último, pero no menos importante, los armarios de distribución eléctrica a medida y los sistemas de control inteligentes permiten distribuir la energía desde una ubicación central, controlar cada circuito por separado y gestionar de forma inteligente toda la infraestructura de iluminación. Estos sistemas pueden gestionar estrategias de iluminación basadas en el tiempo y específicas para cada zona, lo que los hace perfectos para una amplia gama de situaciones, desde la retransmisión de eventos deportivos profesionales hasta las sesiones de entrenamiento habituales. El desglose de costes que se muestra a continuación detalla los componentes principales del sistema de iluminación deportiva, como las propias luminarias, las herramientas de instalación, los sistemas de distribución eléctrica y los módulos de control inteligentes. Se indica claramente el número de elementos, el coste por elemento y el coste total de cada categoría. Esto proporciona una idea general de la inversión necesaria para un proyecto de iluminación deportiva profesional. Sin embargo, es importante recordar que los costes reales pueden variar en la práctica por diversos motivos.

Artículo	Postes/mástil alto	Luces deportivas	Gabinete	Cable, tubo de PVC y otros	Sistema de control inteligente
Costo	27000 USD	160000 USD	5000 USD	50000 USD	8000 USD

Soluciones de iluminación para estadios de ZGSM

Resumen

A través del texto principal, hemos aprendido que el precio de la iluminación deportiva está influenciado por muchos factores. En general, cuanto más grande es el campo, mayor es el costo de iluminación de estadios. Cuanto mayor es la clase de iluminación, mayor es el costo de iluminación de estadios. Mediante un análisis comparativo, el artículo señala claramente que los diseños de iluminación para campos estándar (como canchas de tenis comunitarias y campos de fútbol 7) buscan cumplir con los requisitos básicos de iluminancia (p. ej., 300–500 lux) y uniformidad horizontal, con soluciones simples y prácticas. Tomando como ejemplo las canchas de tenis, cuando la clase de iluminación se actualiza de Clase II (300 lux) a Clase I (500 lux), el costo de las luminarias aumenta de $12 × 60 a $12 × 130, lo que representa una diferencia de costo significativa. Para un campo de fútbol 7 (500 lux), el costo base de las luminarias y los postes es de aproximadamente $6,900, significativamente más alto que para una cancha de tenis, debido al tamaño mucho mayor del campo. Para los campos deportivos profesionales, la complejidad del diseño aumenta sustancialmente para cumplir con los estrictos requisitos de las normas internacionales de transmisión en cuanto a iluminancia vertical, alta reproducción cromática (TLCI), funcionamiento sin parpadeo y control del deslumbramiento (¿Qué es el deslumbramiento en la iluminación deportiva y cómo reducirlo?), lo que genera variaciones significativas en los precios de la iluminación deportiva. Tomemos como ejemplo un campo de hockey: una solución profesional diseñada según las normas de la FIH requiere el triple de luminarias (100 conjuntos de 1800 W) y 5,5 veces más potencia que una solución estándar (36 conjuntos de 900 W), lo que resulta en un aumento exponencial solo en los costos de las luminarias. Además, los proyectos profesionales deben incluir un conjunto completo de servicios de apoyo, como postes de iluminación de gran altura (con escaleras/elevadores), gabinetes de distribución de energía personalizados, sistemas de control inteligentes (que admiten atenuación) e instalación y puesta en marcha, lo que incrementa aún más la inversión total. Por lo tanto, la iluminación deportiva no es simplemente una transacción de luminarias, sino una solución integral de “diseño + producto + servicio”. La estructura de precios de la iluminación deportiva refleja directamente el salto cualitativo en los estándares de diseño, desde el cumplimiento de los requisitos funcionales básicos hasta la entrega de una calidad de transmisión excepcional. Un conocimiento profundo de esta estructura de costos de iluminación deportiva ayuda a los clientes a tomar decisiones precisas durante la planificación del proyecto para maximizar el retorno de la inversión.
